Мережева система 20кВт, 380В

Мережева електростанція не тільки генерує електроенергію на власні потреби, але і може віддавати надлишки електроенергії в електромережу. Продаючи електроенергію за «Зеленим тарифом» така станція володіє великим економічним ефектом у порівнянні з автономної сонячною електростанцією.

Як це працює.

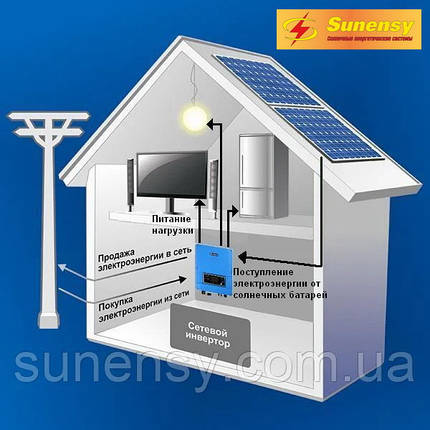

Звичайна мережева сонячна електростанція складається з сонячних фотоелектричних панелей підключених до мережного інвертора. Мережевий інвертор підключається до електромережі споживача. Прилад обліку електроенергії має бути придатний для обліку генерації енергії в електромережу. Включений в електромережу інвертор перетворює постійний електричний струм від сонячних батарей в змінний синхронний з електромережею струм. В електромережі електрострум інвертора складається з мережевим електрострумом. Якщо через навантаження споживача сила струму буде менше ніж сила струму інвертора не витрачається частина струму буде протікати в електромережу через прилад обліку електроенергії, а сам прилад обліку буде підраховувати генерацію енергії в електромережу.

Продуктивність електроенергії сонячною батареєю
Розрахунок продуктивності проводимо з урахуванням кліматичних особливостей місцевості за графіком інсоляції. Нижче наведено графік місячної і денної продуктивності протягом року при оптимальному цілорічному фіксованому положенні сонячної панелі.

Реальне споживання електроенергії за втрат в інверторі буде менше продуктивності сонячних батарей.

Для безпечної експлуатації сонячної електростанції необхідно виконати заземлення: конструкції для кріплення сонячної батареї або рами сонячної батареї. А так само заземлюється металевий корпус інвертора.

Інвертор призначені як для внутрішньої установки так і установки на вулиці, на вертикальну площину в положенні згідно з його інструкції з дотриманням умов ефективного охолодження. Інвертор приєднується дотримуючи полярність безпосередньо до сонячної батареї роз'ємами MC4. У мережу змінного струму інвертор підключається через роз'єм в комплекті до інвертора. Обов'язково передбачайте між інвертором і електромережею апаратуру захисту від короткого замикання (запобіжники, автоматичні вимикачі), пристрій захисного відключення (УЗО), грозозащитное пристрій.
