Спочатку трохи про виробника інвертора, Trannergy Co. Ltd.
Trannergy Co. Ltd., спеціалізується на розробці, виробництві та маркетингу сонячних інверторів, є одним з провідних брендів в цій галузі промисловості.
Завдяки високій ефективності, чудовій якості, простоті установки і зручному післяпродажного обслуговування сонячні інвертори Trannergy працюють в десятках тисяч приватних і комерційних фотоелектричних установок по всьому світу, включаючи Великобританію, Австралію, Німеччину, Данію, Голландію, Австрію, Італію м багато інших країн.
Відповідальність Trannergy застрахована на суму до 3 000 000 доларів США.
PV Web Design, програмне забезпечення для проектування вашої електростанції на сонячних панелях, створений інженерами Trannergy.
- містить географічні дані всіх великих міст;
- будує діаграму ефективності роботи PV;
- містить дані PV-модулів різних виробників;
- містить дані про інверторах Trannergy;
- допоможе вам оптимізувати електростанцію у відповідності з показаним вхідним параметром;
- установка не вимагається;
- може використовуватися в операційних системах Apple, Windows, Linux;
- Швидко оновлює базу даних.
Для інверторів Trannergy, що продаються в Україні, стандартний гарантійний термін становить 60 місяців з дати установки.

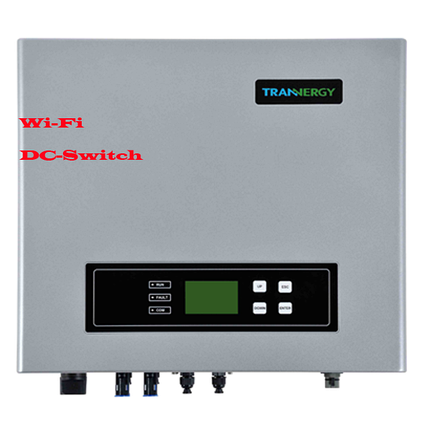

Відмітними особливостями мережевих сонячних інверторів Trannergy серії TRB є:
- Висока енергоефективність до 98,5%
- Вбудований DC Switch (вимикач постійного струму)
- Вбудований запобіжник
- Wi-Fi модуль для контролю і управління пристроєм
- Зручні кріплення, проста установка
- Два трекера точки максимальної потужності (MPPT - maximum power point trfacer)
- Контроль і керування коефіцієнтом потужності (cos φ)
- Відключення дисплея в нічному режимі
Габаритні розміри мережевого сонячного інвертора Trannergy серії TRB
Відомості про підключення мережевого сонячного інвертора Trannergy серії TRB
Схематичне внутрішнє пристрій мережевого сонячного інвертора Trannergy серії TRB
Повні технічні характеристики Мережевого сонячного інвертора Trannergy 5кВт, 380В, наведені в таблиці.
| МОДЕЛЬ | TRB4000TL | TRB5000TL | TRB6000TL | TRB8000TL | TRB9000TL | TRB010KTL |
| Номінальна потужність змінного струму | 4000 Вт | 5000 Вт | 6000 Вт | 8000 Вт | 9000 Вт | 10 000 Вт |
| Макс. потужність змінного струму | 4000 ВА | 5000 ВА | 6000 ВА | 8000 ВА | 9000 ВА | 10000 ВА |
| Вхідні характеристики постійного струму | ||||||
| Макс. вхідна потужність | 4250 Вт | 5250 Вт | 6300 Вт | 8400 Вт | 9450 Вт | 10400 Вт |
| Максимальна постійна напруга розімкнутого ланцюга | 1000 В | 1000 В | 1000 В | 1000 В | 1000 В | 1000 В |
| Діапазон напруги МРРТ / номінальна вхідна напруга | 200 - 800 /240 В | 200 - 800 / 300 В | 200 - 800 В / В 350 | 200 - 800 В / 460 В | 200 - 800 В / 520 | 200 - 800 В / 580 |
| Макс. вхідний струм | 10 A/ 10 А | 10 А / 10 А | 10 А / 10 А | 10 А / 10 А | 10 А /10 А | 10 А / 10 А |
| Мінімальна напруга постійного струму для живлення інвертора | 180 В | 180 В | 180 В | 180 В | 180 В |
180 В |
| Вимикач постійного струму | інтегрований | інтегрований | інтегрований | інтегрований | інтегрований | інтегрований |
| Мінімальна напруга постійного струму для початку продажу енергії в мережу | 210 У | 210 У | 210 У | 210 У | 210 У | 210 У |
| Кількість входів | 1+1 | 1+1 | 1+1 | 1+1 | 1+1 | 1+1 |
| Кількість MPPT трекерів | 2 | 2 | 2 | 2 | 2 | 2 |
| Вихідні хар-ки змінного струму | ||||||
| Робоча напруга | 220 В / 380 В або 230 В / 400 В | |||||
| Кількість фаз мережі | 3 | 3 | 3 | 3 | 3 | 3 |
| Діапазон напруги | 180 - 270 / 310 В - 470 В | |||||
| Діапазон частот | 50 Гц, 60 Гц / -5 Гц ... +5 Гц | |||||
| Коефіцієнт потужності | -0,9 - 0,9 керований | |||||
| Максимальний струм | 7 А | 8.5 A | 10 A | 12.5 A | 14 A | 14.6 A |
| Поточні гармонійні спотворення (THDi) | < 3% | < 3% | < 3% | < 3% | < 3% | < 3% |
| СИСТЕМА | ||||||
| Максимальна ефективність | >98.1% | >98.1% | >98.1% | >98.1% | >98.1% | >98.1% |
| Ефективність MPPT трекера | >99.9% | >99.9% | >99.9% | >99.9% | >99.9% | >99.9% |
| Ефективність за європейськими стандартами | >97,4% | >97,4% | >97,4% | >97,6% | >97,6% |
>97,6% |
| План комутації | самокоммутирующий, бестрансформаторный | |||||
| Виявлення втрати заземлення | Так | Так | Так | Так | Так | Так |
| Розсіювання тепла | Конвекція | |||||
| МЕХАНІЧНА СПЕЦ. | ||||||
| Розміри в мм | 540 x 200 x470 | |||||
| Вага | 23 Кг | 23 Кг | 23 Кг | 24 Кг | 24 Кг | 24 Кг |
| Клас захисту | IP65 | |||||
| Дисплей | РК-екран 3.5 дюйма | |||||
| Інтерфейс даних | RS232 / RS485 / Ethernet / WiFi / GPRS | |||||
| Шум | < 35 Дб | |||||
| Температура навколишнього середовища | -25 °C - +60 °C (> 45 °C зниження потужності) | |||||
| Матеріал корпусу | Алюміній | |||||
| СЕРТИФІКАТИ | ||||||
| Відповідність вимогам безпеки | VDE AR-N-4105, VDE 0126-1-1+A1, CE, G83/2, UTE C15-712, MEA, PEA, AS4777, NB/T32004-2013 | |||||
| Основні атрибути | |
|---|---|
| Виробник | Trannergy |
| Країна виробник | Китай |
| Габаритні розміри | |
| Вага | 23 кг |
- Ціна: 53 095 грн
