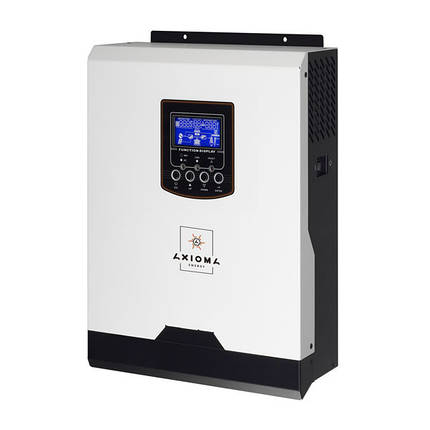

Гібридні Джерела безперебійного живлення Axioma Energy серії IS - це високоякісні багатофункціональні пристрої, призначені для створення систем гарантованого електроживлення квартир, приватних будинків, котеджів і об'єктів міні-бізнесу доповнені функцією автономного живлення. Вбудований РК-дисплей дозволяє відстежувати роботу системи і з легкістю змінювати її параметри, такі як: зарядний струм АКБ, встановлювати пріоритет мережі, або альтернативного джерела живлення, а так само встановлювати діапазон вхідної напруги. Відмінна риса пристроїв з індексом BF - здатність працювати без акумуляторних батарей і більш високі напруги на вході PV (до 500).
Основні переваги гібридних інверторів Axioma Energy ISMPPT-BF 5000:
- Можливість роботи без акумуляторів
- Можливість "змішувати" енергію сонця і мережеву електроенергію для живлення навантаження.
- Вбудований MPPT контролер на 80А. Дозволяє підключати до інвертора сонячні батареї потужністю до 4000Вт
- Напруга холостого ходу сонячних батарей - до 500В.
- Коефіцієнт потужності = 1. Це означає, що вихідна потужність інвертора становить 5000Вт.
- Захист від пилу.
- Функція вирівнювання напруги на АКБ. Дозволяє продовжити термін служби акумуляторів.
- Чисто синусоїдальна форма вихідної напруги 230В.
- Регулювання діапазону напруги живильної електромережі.
- Регулювання сили зарядного струму.
- Обраний пріоритет живлення від мережі/від сонячних батарей через РКІ інтерфейс.
- Можливість харчування як від електромережі, так і від електрогенератора.
- Автоматичне відновлення живлення від електромережі при відновленні напруги.
- Захист від перевантаження та короткого замикання.
- Інтелектуальний зарядний пристрій для оптимізації продуктивності акумулятора.
- Функція холодного старту
Технічні характеристики гібридного ДБЖ 5000Вт, 48В + МППТ контролер 80А, ISMPPT-BF 5000, AXIOMA energy, наведені в таблиці.
| Модель | ISMPPT-BF 3000 |
ISMPPT-BF 5000 |
||
| Номінальна потужність | 3000ВА / 3000Вт | 5000ВА /5000Вт | ||
| ВХІДНІ ХАРАКТЕРИСТИКИ ЗМІННОГО СТРУМУ | ||||
| Напруга | 230 VAC | |||
| Два діапазони напруги (на вибір) | 170-280 (для комп'ютера) | |||
| 90-280 (для інших навантажень) | ||||
| Частота | 50 Hz/60 Hz (автовизначення) | |||
| ВИХІДНІ ХАРАКТЕРИСТИКИ ЗМІННОГО СТРУМУ | ||||
| Напруга (при роботі від акумулятора) | 230 VAC ± 5% | |||
| Пікова потужність | 6000VA | 10000VA | ||
| ККД | 90%~93% | |||
| Час перемикання | 10мсек (для комп'ютера); 20мсек (для інших навантажень) | |||
| Синусоїда | Чистий синус | |||
| АКУМУЛЯТОРИ | ||||
| Напруга акумулятора | 24 VDC | 48 VDC | ||
| Напруга плаваючою зарядки | 27 VDC | 54 VDC | ||
| Напруга захисту від перезаряду | 32 VDC | 60 VDC | ||
| СОНЯЧНІ БАТАРЕЇ | ||||
| Максимальна потужність сонячного масиву | 4000 Вт | |||
| Максимальное напряжение холостого хода солнечных батарей | 500 В |
|||
| Диапазон рабочих напряжений МРРТ | 120 - 450 В |
|||
| Номинальное рабочее напряжение солнечного массива | 240 В | |||
| Макс. ток заряда | 80 А | |||
| ОБЩИЕ ХАРАКТЕРИСТИКИ | ||||
| Размеры, Глубина x Ширина x Высота, мм | 100 x 300 x 440 | |||
| Вес, кг | 9 |
10 | ||
| Порты передачи данных | USB | |||
| Допустимая относительная влажность | 5% - 95% (Без конденсата) | |||
| Диапазон допустимой температуры для работы инвертора | -10°C to 55°C | |||
| Диапазон допустимой температуры для хранения инвертора | -15°C to 60°C | |||
Панель для подключений к инвертору выглядит так.
7. Вход переменного тока
8. Выход переменного тока
9. Вход питания от солнечных батарей
10. Вход аккумулятора
11. Защитный предохранитель
Пример схемы подключения Гибридного Источника бесперебойного питания (указаны все возможные подключения)
Отдельно отметим возможность работы без подключения к инвертору АКБ и при этом возможность "смешивать" энергию из разных источников
К примеру, потребляя 2 кВт от сети и 3 кВт от солнечных батарей, выдавать в нагрузку 5 кВт.
Панель управления Гибридного Источника бесперебойного питания
Светодиодные индикаторы.
| Индикатор | Сообщения | ||
 |
Зеленый | Светится | Электроснабжение потребителей из сети |
| Мигает | Электроснабжение потребителей от АКБ | ||
 |
Зеленый | Светится | АКБ заряжена |
| Мигает | АКБ заряжается | ||
 |
Красный | Светится | Сообщение об аварии |
| Мигает | Предупреждающее сообщение | ||
Функциональные клавиши
| Клавиша | Описание |
| ESC | Выход из режима настройки |
| UP | Переход к предыдущему выбору |
| DOWN | Переход к следующему выбору |
| ENTER | Подтверждение выбора или переход к режиму настройки |
| Основні | |
|---|---|
| Виробник | Axioma |
| Країна виробник | Китай |
| Індикація | Звукова |
| Гарантійний термін | 12 міс |
| Кількість вхідних розеток | 1 шт. |
| Кількість вихідних розеток | 1 шт. |
| Тип монтажу | Настінний |
| Колір корпусу | Білий |
| Стан | Новий |
| Технічні характеристики | |
| Форма вихідної напруги | Чиста синусоїда |
| Струм заряду | 80 А |
| Вихідна потужність | 5000 Вт |
| Тип ДБЖ | Комбінований ДБЖ |
| Вихідна напруга | 230 В |
| Мінімальна вхідна напруга | 150 В |
| Частота струму | 50 Гц |
| Допустима пікова потужність | 10000 Вт |
| Максимальна потужність | 5000 Вт |
| ККД, не менше | 93 % |
| Час перемикання | 10 мс |
| Максимальна вхідна напруга | 280 В |
| Напруга акумулятору | 48 В |
| Габаритні розміри | |
| Довжина | 300 мм |
| Ширина | 100 мм |
| Висота | 440 мм |
| Вага | 10 кг |
| Захист | |
| Захист від перевантаження | Так |
| Захист від короткого замикання | Так |
| Захист від переполюсовки | Так |
| Захист від перегріву | Так |
| Автоматичне регулювання напруги | Так |
| Тип запобіжника | Автоматичний |
