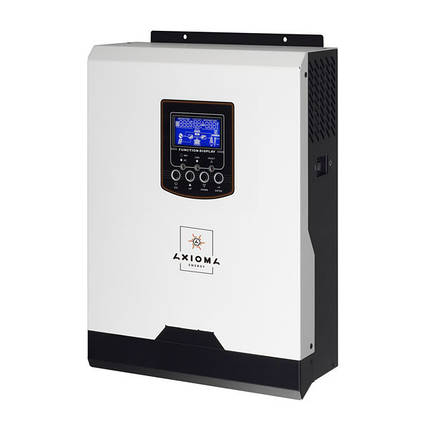

Гібридний ДБЖ 3000Вт, 24В + контролер ШІМ 50А, AXIOMA ISPWM 3000, фото 2
Опис
Характеристики
Специфікація
Інформація для замовлення

Гібридні Джерела безперебійного живлення Axioma Energy серії IS - це високоякісні багатофункціональні пристрої, призначені для створення систем гарантованого електроживлення квартир, приватних будинків, котеджів і об'єктів міні-бізнесу доповнені функцією автономного живлення. Вбудований РК-дисплей дозволяє відстежувати роботу системи і з легкістю змінювати її параметри, такі як: зарядний струм АКБ, встановлювати пріоритет мережі, або альтернативного джерела живлення, а так само встановлювати діапазон вхідної напруги.

Основні переваги гібридних інверторів Axioma Energy ISPWM 3000:

  • Чисто синусоїдальна форма вихідної напруги 230В.
  • Вбудований PWM (ШІМ) контролер сонячної зарядки.
  • Регулювання діапазону напруги живильної електромережі.
  • Регулювання сили зарядного струму.
  • Обраний пріоритет живлення від мережі/від сонячних батарей через РКІ інтерфейс.
  • Можливість харчування як від електромережі, так і від електрогенератора.
  • Автоматичне відновлення живлення від електромережі при відновленні напруги.
  • Захист від перевантаження та короткого замикання.
  • Інтелектуальний зарядний пристрій для оптимізації продуктивності акумулятора.
  • Функція холодного старту.

Технічні характеристики гібридного ДБЖ 3000ВА, 24В + контролер ШІМ 50А, ISPWM 3000, AXIOMA energy, наведені в таблиці.

Ммодель ISPWM 3000 ISMPPT 3000 ISPWM 5000 ISMPPT5000
Номінальна потужність 3000ВА / 3000Вт 5000ВА /5000Вт
ВХІДНІ ХАРАКТЕРИСТИКИ ЗМІННОГО СТРУМУ
Напруга 230 VAC
Два діапазони напруги (на вибір) 170-280 (для комп'ютера)
90-280 (для інших навантажень)
Частота 50 Hz/60 Hz (авто визначення)
ВИХІДНІ ХАРАКТЕРИСТИКИ ЗМІННОГО СТРУМУ
Напруга (при роботі від акумулятора) 230 VAC ± 5%
Пікова потужність 6000VA 10000VA
ККД 90%~93%
Час перемикання 10мсек (для комп'ютера); 20мсек (для інших навантажень)
Синусоїда Чистий синус
АКУМУЛЯТОРИ
Напруга акумулятора 24 VDC 48 VDC
Напруга плаваючою зарядки 27 VDC 54 VDC
Напруга захисту від перезаряду 32 VDC 60 VDC
СОНЯЧНІ БАТАРЕЇ
Тип сонячного зарядного пристрою PWM MPPT PWM MPPT
Максимальна напруга холостого ходу сонячних батарей 80 VDC 102 VDC 105 VDC 145 VDC
Макс. струм заряду від сонячних батарей 50A 40A 50A 60A
Макс. струм заряду від мережі 25 A 60A
Макс. струм заряду 70 A 60 A 110 A 120 A
ОБЩИЕ ХАРАКТЕРИСТИКИ
Размеры, Глубина x Ширина x Высота, мм 100 x 334 x 285 120 x 295 x 468
Вес, кг 6,4 6,6 11 13
Порты передачи данных USB
Допустимая относительная влажность 5% - 95% (Без конденсата)
Диапазон допустимой температуры для работы инвертора 0°C to 55°C
Диапазон допустимой температуры для хранения инвертора -15°C to 60°C

Панель для подключений к инвертору выглядит так:

7. Вход переменного тока
8. Выход переменного тока
9. Вход питания от солнечных батарей
10. Вход аккумулятора
11. Защитный предохранитель
12. Порт связи USB

Пример схемы подключения Гибридного Источника бесперебойного питания







Схема электрических соединений Гибридного Источника бесперебойного питания с чистой синусоидой



AXISSV1 24

Описание схемы

ИБП – Инвертор
СЭ – Прибор учета электроэнергии
ТГ – Топливная электростанция (с дистанционным запуском)
АВР – Автоматическое реле выбора питающей линии
АКБ – Аккумуляторная батарея
F1 – Автоматический выключатель 10А – 40А
F2 – Автоматический выключатель 10А – 40А
F3 – Автоматический выключатель 10А – 40А
F4 – Автоматический выключатель 10А – 40А

В предлагаемой схеме сетевое напряжение поступает на инвертор AC INPUT через автоматическое реле выбора линии питания. Ко второму входу реле подключена топливная электростанция (дизель – генератор, бензо - электрогенератор) с функцией дистанционного старта.

Сеть гарантированного питания стабилизированным напряжением 220В подключена к выходу инвертора AC OUTPUT.

 Для экономии топлива в случае отсутствия сетевого напряжения в инверторе предусмотрено управление запуском топливной электростанции в условиях недостаточной мощности фотоэлектрического тока и низкого заряда батарей. А также в случае перехода инвертора в режим транзита.

Панель управления Гибридного Источника бесперебойного питания

Светодиодные индикаторы.

Индикатор Сообщения
             MKS led1                    Зеленый Светится Электроснабжение потребителей из сети
Мигает Электроснабжение потребителей от АКБ
  MKS led2   Зеленый Светится АКБ заряжена
Мигает АКБ заряжается
MKS led3     Красный Светится Сообщение об аварии
Мигает Предупреждающее сообщение

Функциональные клавиши

Клавиша Описание
ESC Выход из режима настройки
UP Переход к предыдущему выбору
DOWN Переход к следующему выбору
ENTER Подтверждение выбора или переход к режиму настройки
Основні
Виробник Axioma
Країна виробникКитай
Індикація Звукова/Світлова/Вібро
Гарантійний термін 12 міс
Кількість вхідних розеток1 шт.
Кількість вихідних розеток1 шт.
Тип монтажуНастінний
Колір корпусу Білий
СтанНовий
Технічні характеристики
Форма вихідної напругиЧиста синусоїда
Струм заряду50 А
Вихідна потужність2400 Вт
Тип ДБЖ Комбінований ДБЖ
Вихідна напруга230 В
Мінімальна вхідна напруга170 В
Частота струму 50 Гц
Допустима пікова потужність6000 Вт
Максимальна потужність3000 Вт
ККД, не менше93 %
Час перемикання10 мс
Максимальна вхідна напруга280 В
Напруга акумулятору 24 В
Габаритні розміри
Довжина285 мм
Ширина100 мм
Висота334 мм
Вага6.4 кг
Захист
Захист від перевантаженняТак
Захист від короткого замиканняТак
Захист від переполюсовкиТак
Захист від перегрівуТак
Автоматичне регулювання напругиТак
Тип запобіжникаАвтоматичний
